ENDÜSTRİYEL VANALAR

Glob Vanalar: BS 1873, API 602, DIN ve Körüklü Tipler

Glob vana, diskin yuvaya dik olarak yaklaştığı ve akışın gövde içinde yön değiştirdiği vanadır. Hem sıkı sızdırmazlık hem de debi ayarı (kısma) sağlar; karşılığında tam açıkken basınç kaybı sürgülü vanadan yüksektir. Buhar, kondens, yakıt, ısı transfer yağı ve kimyasal hatlarda kullanılan döküm, dövme, DIN/EN ve körüklü glob vanaları proje bazında tedarik ediyoruz.

BS 1873API 602DIN / EN 13709ASME B16.34Körüklü (bellows seal)

Teklif İsteTüm vana çeşitleri

Ürün serileri

Glob vana tipleri

Döküm çelik glob vana (BS 1873 / ASME B16.34)

Cıvatalı kapaklı, yükselen milli ve geri oturma (back seat) tasarımlı glob vanalardır. Düz disk veya konik (plug) disk seçenekleri vardır; debi ayarı gereken yerlerde konik veya parabolik disk tercih edilir. Yüksek basınç ve sıcaklıkta basınç kapaklı tasarım kullanılır.

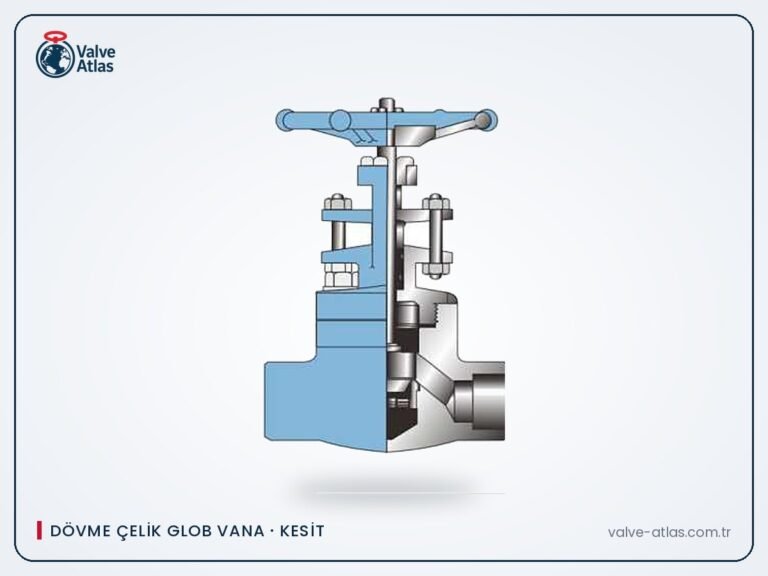

Dövme çelik glob vana (API 602)

Küçük çaplı (genellikle ½”–2″) yüksek basınçlı hatlarda; dişli, soket kaynaklı, kaynak ağızlı veya flanşlı bağlantıyla kullanılır. Buhar tahliye, drenaj ve enstrüman hatlarının tipik vanasıdır.

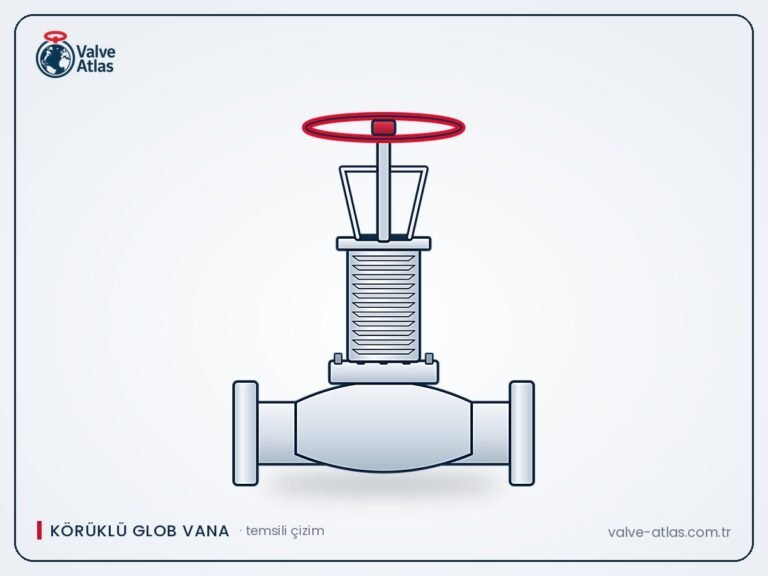

Körüklü (bellows seal) glob vana

Mil, gövdeye kaynaklı metal bir körükle tamamen yalıtılır; salmastradan kaçak ihtimali ortadan kalkar. Isı transfer yağı, zehirli veya pahalı kimyasallar, vakum ve sıfır emisyon gereken servisler için uygundur.

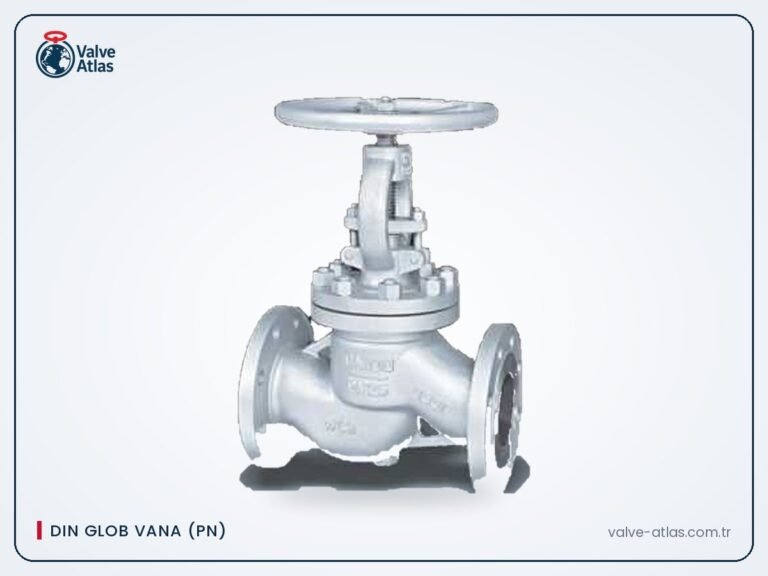

DIN/EN glob vana

DIN 3356 / EN 13709 tasarımlı, EN 558 boy ölçüsü ve EN 1092-1 flanş delikli, PN16–PN64 glob vanalar; Avrupa standartlarıyla projelendirilmiş buhar ve sıcak su tesislerinde doğrudan değişim sağlar.

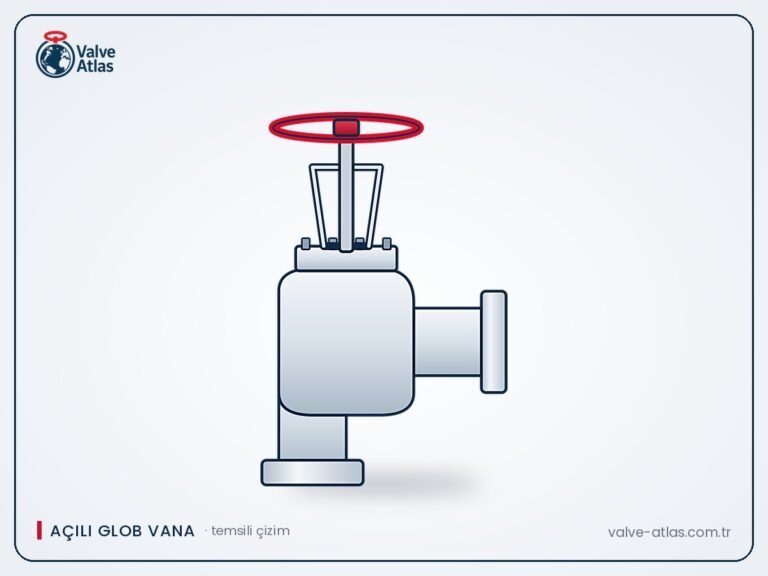

Açılı (angle) glob vana

Giriş ve çıkışın 90° açıyla yerleştirildiği gövdeyle hem dirsek görevi görür hem de basınç kaybını azaltır; tahliye ve yüksek basınç farklı hatlarda kullanılır.

Teknik özellikler

Standartlar

• BS 1873: Petrol ve petrokimya endüstrisi için çelik glob vanalar (API 623 ile karşılaştırılabilir tasarım esasları).
• API 602: DN100 ve altı kompakt çelik glob vanalar.
• DIN 3356 / EN 13709: Avrupa tipi çelik glob vanalar.
• ASME B16.34, B16.10, B16.5: Basınç sınıfları, boy ve flanş ölçüleri.
• API 598 / EN 12266-1: Basınç testleri.

Seçim kontrol listesi

1. Görev: izolasyon mu, debi ayarı mı, ikisi birden mi? Ayar için konik/parabolik disk.
2. Akış yönü: standart montajda akış diskin altından girer; gövde üzerindeki ok yönüne uyun.
3. Basınç kaybı toleransı: gerekiyorsa açılı veya Y tipi gövde.
4. Mil sızdırmazlığı: tehlikeli veya pahalı akışkanda körüklü tasarım.
5. Trim ve sert kaplama: buhar ve yüksek diferansiyel basınçta Stellite kaplı yuva/disk.
6. Kavitasyon ve gürültü riski yüksek kısma uygulamalarında kontrol vanası değerlendirmesi.

Belge ve Test Paketi

Endüstriyel projelerde vananın kendisi kadar belge paketinin eksiksiz olması da önemlidir. Her siparişte hangi belgelerin verileceğini teklif aşamasında kalem bazında netleştiririz:

• EN 10204 3.1 malzeme sertifikası (gövde, kapak, küre/disk/kama, mil gibi basınç taşıyan ve ıslanan parçalar için ısıl işlem numarasıyla izlenebilir)
• EN 10204 3.2: talep halinde bağımsız gözetim kuruluşu şahitliğinde
• Basınç testi raporları: API 598 veya EN 12266-1’e göre gövde (shell), yuva (seat) ve gerekiyorsa gaz testleri
• Yangın testi (fire-safe) sertifikası: API 607 / ISO 10497 tip testli tasarımlarda
• PMI (pozitif malzeme tanımlama) raporu: alaşımlı ve paslanmaz malzemelerde
• Boyut, görsel muayene ve boya kalınlığı raporları
• CE uygunluk beyanı: Basınçlı Ekipmanlar Yönetmeliği (2014/68/AB) kapsamına giren ürünlerde
• NACE MR0175 / ISO 15156 uygunluk beyanı: H₂S içeren (ekşi) servisler için

Kullanıldığı uygulama alanları

Sık Sorulan Sorular

Glob vana ile sürgülü vana arasındaki fark nedir?

Sürgülü vana tam açık/tam kapalı izolasyon için tasarlanır ve açıkken basınç kaybı çok düşüktür. Glob vana ise diskin yuvaya dik yaklaşması sayesinde hem sıkı kapatma hem de debi ayarı yapabilir; akışın gövde içinde yön değiştirmesi nedeniyle basınç kaybı daha yüksektir.

Körüklü glob vana ne zaman gerekir?

Salmastradan en küçük kaçağın bile kabul edilemediği durumlarda: ısı transfer yağı, zehirli, yanıcı veya pahalı kimyasallar, vakum hatları ve sıkı emisyon hedefleri olan tesisler. Körük mili tamamen yalıtır, salmastra ikinci emniyet olarak kalır.

Glob vana hangi yönde monte edilir?

Standart uygulamada akış diskin altından girer; bu yönde vana kapalıyken salmastra basınç altında kalmaz ve açma kolaylaşır. Bazı yüksek basınçlı veya özel uygulamalarda üst taraftan besleme tercih edilebilir; gövde üzerindeki akış okuna uyulmalıdır.

İlgili ürün grupları

Projeniz için teklif alın

Vana listenizi, datasheet’inizi veya teknik şartnamenizi gönderin. Standart, malzeme ve belge gereksinimlerine göre değerlendirip kalem bazında teklif hazırlayalım; şartnameden sapma varsa teklifte açıkça belirtiriz.

Teklif İste
