Paslanmaz Çelik Vanalar: 304, 316 ve Dubleks
Paslanmaz çelik vanalar; kimya, gıda, ilaç, su arıtma ve korozif proses hatlarında karbon çeliğin korozyona uğrayacağı akışkanlar için kullanılır. En yaygın döküm malzemeler CF8 (304) ve CF8M (316) ile düşük karbonlu CF3/CF3M’dir (304L/316L); klorürlü ortamlarda dubleks (F51) ve süper dubleks (F53/F55) tercih edilir.
Ürün serileri
Paslanmaz Dişli Küresel Vana
2 ve 3 parçalı; BSP/NPT, 1000 WOG, kilitlenebilir kol.
İncele →
Paslanmaz Flanşlı Küresel Vana
2 parçalı; PN16 veya Class 150/300; ISO 5211 tabla.
İncele →Ürün grupları
Dişli paslanmaz küresel vana (2 ve 3 parçalı)
BSP veya NPT dişli, genellikle 1000 WOG (yaklaşık 69 bar soğuk çalışma basıncı) sınıfında, PTFE yuvalı ve kilitlenebilir kollu küresel vanalar. 3 parçalı gövde, vana hattan sökülmeden orta parçanın çıkarılıp bakım yapılmasına izin verir; soket kaynaklı (SW) ve kaynak ağızlı (BW) uçlarla da üretilir.

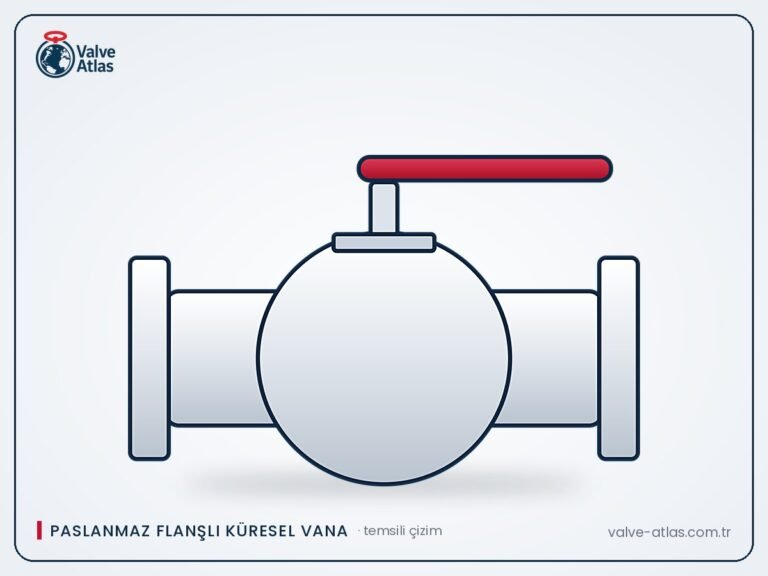

Flanşlı paslanmaz küresel vana
2 parçalı gövde, PN16 (EN 1092-1) veya ASME Class 150 flanşlı; ISO 5211 aktüatör tablası ve kilit tertibatıyla. Çoğu proses ve otomasyon uygulamasının standart vanasıdır.
Paslanmaz sürgülü, glob ve çekvalfler
API 603 tasarımlı korozyona dayanıklı sürgülü vanalar ile DIN/EN ve ASME standartlarında paslanmaz glob vana ve çekvalfler.
Paslanmaz pislik tutucular
Y tipi ve sepet tipi paslanmaz pislik tutucular; ayrıntılar pislik tutucu sayfasında.
Paslanmaz ve dubleks malzeme karşılaştırması
| Malzeme (döküm / dövme) | Eşdeğer | Çukurcuk direnci (PREN, yaklaşık) | Tipik kullanım |
|---|---|---|---|
| CF8 / F304 | 304 | 18–20 | Su, hava, genel kimyasallar, gıda |
| CF8M / F316 | 316 | 23–26 | Kimya, hafif klorürlü ortamlar, ilaç |
| CF3M / F316L | 316L | 23–26 | Kaynaklı bağlantılar (düşük karbon, taneler arası korozyona dayanım) |
| F51 / 4A | Dubleks 2205 | 34–36 | Klorürlü su, deniz suyu yan sistemleri, yüksek mukavemet |
| F53, F55 / 5A, 6A | Süper dubleks | 40 ve üzeri | Deniz suyu, açık deniz, agresif klorürlü ortamlar |
PREN = %Cr + 3,3×%Mo + 16×%N. Değerler kimyasal bileşim aralığına göre değişir; kesin seçim akışkan, sıcaklık ve klorür miktarına göre yapılmalıdır.
Teknik özellikler
| Dişli küresel vana | 2 veya 3 parçalı; BSP / NPT, SW, BW uçlar; 1000 WOG |
|---|---|
| Flanşlı küresel vana | 2 parçalı; PN16 (EN 1092-1) veya ASME Class 150 / 300; ISO 5211 tabla |
| Çap aralığı | Dişli: ¼”–2″; flanşlı: DN15–DN100 standart, büyük çaplar proje bazında |
| Gövde malzemesi | CF8 (304), CF8M (316), CF3 / CF3M (304L / 316L); dövme F304 / F316 / F316L; dubleks F51, süper dubleks F53 / F55 |
| Yuva | PTFE, RPTFE; yüksek sıcaklık için PEEK veya metal |
| Çalıştırma | Kilitlenebilir kol, redüktör, pnömatik veya elektrik aktüatör |
Belge ve Test Paketi
Endüstriyel projelerde vananın kendisi kadar belge paketinin eksiksiz olması da önemlidir. Her siparişte hangi belgelerin verileceğini teklif aşamasında kalem bazında netleştiririz:
- EN 10204 3.1 malzeme sertifikası (gövde, kapak, küre/disk/kama, mil gibi basınç taşıyan ve ıslanan parçalar için ısıl işlem numarasıyla izlenebilir)
- EN 10204 3.2: talep halinde bağımsız gözetim kuruluşu şahitliğinde
- Basınç testi raporları: API 598 veya EN 12266-1’e göre gövde (shell), yuva (seat) ve gerekiyorsa gaz testleri
- Yangın testi (fire-safe) sertifikası: API 607 / ISO 10497 tip testli tasarımlarda
- PMI (pozitif malzeme tanımlama) raporu: alaşımlı ve paslanmaz malzemelerde
- Boyut, görsel muayene ve boya kalınlığı raporları
- CE uygunluk beyanı: Basınçlı Ekipmanlar Yönetmeliği (2014/68/AB) kapsamına giren ürünlerde
- NACE MR0175 / ISO 15156 uygunluk beyanı: H₂S içeren (ekşi) servisler için
Kullanıldığı uygulama alanları
Kimya Endüstrisi ve Asit Vanaları
Asit, kostik, klor ve çözücü hatları; akışkana göre alaşım seçimi.
İncele →Madencilik ve Cevher Zenginleştirme Vanaları
Çamur (slurry), atık (tailing), flotasyon, liç ve proses suyu hatları.
İncele →Su ve Atık Su Arıtma Vanaları
Çamur, kimyasal dozaj, demineralize su, soğutma suyu ve proses suyu hatları.
İncele →Kâğıt ve Selüloz Vanaları
Hamur (stock), beyaz su, buhar-kondens ve kimyasal hatlar.
İncele →Sık Sorulan Sorular
304 mü, 316 paslanmaz vana mı seçilmeli?
316 (CF8M), içerdiği molibden sayesinde klorür ve asitlere karşı 304’ten (CF8) belirgin şekilde daha dayanıklıdır. Temiz su, hava ve nötr akışkanlarda 304 yeterli olabilir; klorürlü su, tuzlu ortam, kimyasal ve ilaç proseslerinde 316 tercih edilmelidir. Deniz suyu gibi agresif ortamlarda dubleks veya süper dubleks gerekir.
1000 WOG ne anlama gelir?
WOG (water, oil, gas) sınıfı, vananın su, yağ ve gaz için ortam sıcaklığında izin verilen çalışma basıncını psi cinsinden ifade eder. 1000 WOG yaklaşık 69 bar’a karşılık gelir; sıcaklık yükseldikçe izin verilen basınç, özellikle PTFE yuvalı vanalarda düşer.
2 parçalı ve 3 parçalı küresel vana arasındaki fark nedir?
2 parçalı vanada bakım için vananın hattan sökülmesi gerekir. 3 parçalı vanada uç parçalar hatta kaynaklı veya dişli kalırken orta gövde cıvataları sökülerek çıkarılabilir; yuva ve conta değişimi hat sökülmeden yapılır.
