Endüstriyel Kelebek Vanalar: Üç Eksantrik ve Yüksek Performanslı
Endüstriyel kelebek vanalar, disk ve yuva geometrisinin merkezden kaçık (eksantrik) tasarlandığı, yüksek basınç ve sıcaklığa dayanıklı çeyrek tur vanalardır. Çift eksantrik (yüksek performanslı) tipler genellikle takviyeli PTFE veya metal yuvayla, üç eksantrik tipler ise sürtünmesiz kapanan metal-metal yuvayla sıfıra yakın kaçak ve yangın dayanımı sağlar. Büyük çaplarda sürgülü ve küresel vanaya göre çok daha hafif ve kompakttır.
Ürün serileri
Üç Eksantrik (Triple Offset) Kelebek Vana
Metal oturmalı, sürtünmesiz kapanma; wafer, lug ve çift flanşlı.
İncele →
Yüksek Performanslı (Çift Eksantrik) Kelebek Vana
Çift eksantrik; RPTFE, metal ve fire-safe yuva; Class 150–600.
İncele →

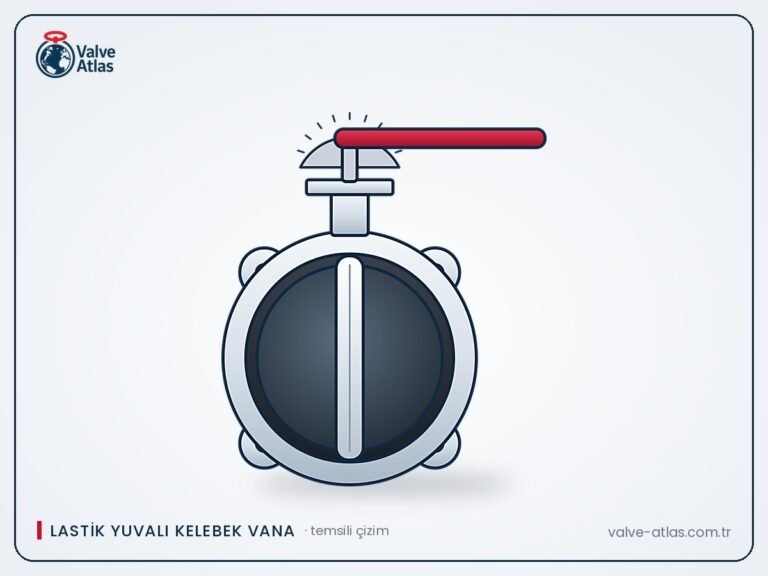

Lastik Yuvalı Kelebek Vana
2″–72″, PN10–PN16; EPDM, NBR, FKM astar; wafer, lug ve çift flanşlı.
İncele →Kelebek vana tipleri
Üç eksantrik (triple offset) kelebek vana
Mil eksenindeki iki kaçıklığa ek olarak yuvanın konik geometrisi (üçüncü kaçıklık) sayesinde disk, yuvaya sürtünmeden ancak son noktada temas eder. Metal-metal sızdırmazlık yüksek sıcaklık, buhar, hidrokarbon ve sık çalışan hatlarda uzun ömür sağlar; yapısı gereği yangına dayanıklıdır. Wafer, lug ve çift flanşlı tipleri vardır; sızdırmazlık halkası lamine veya tek parça olabilir.

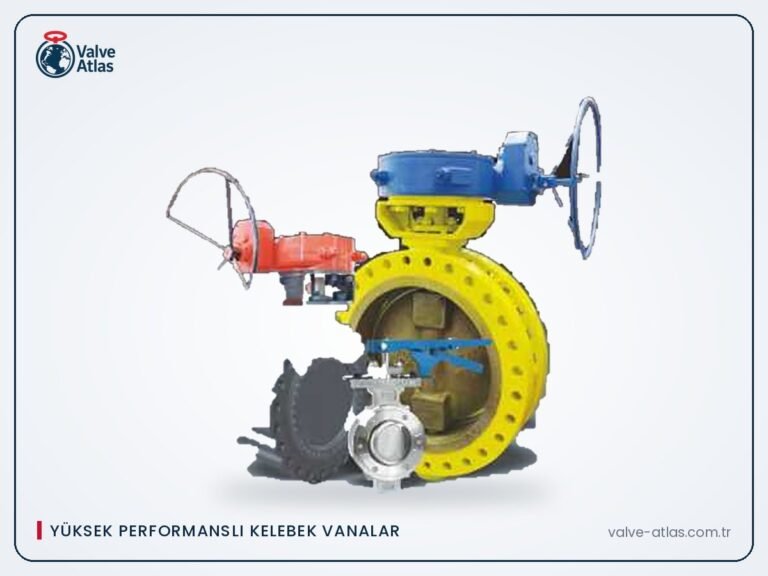

Çift eksantrik (yüksek performanslı) kelebek vana
Mil, diskin merkez hattından ve boru ekseninden kaçık yerleştirilir; disk açılırken yuvadan hızla uzaklaşır, aşınma ve tork azalır. Takviyeli PTFE (RPTFE) yuvalı tipler Class 150–300 proses hatlarında, metal yuvalı veya fire-safe yuvalı tipler daha zorlu servislerde kullanılır.
Teknik özellikler
| Çap aralığı | 2″ (DN50) ve üzeri; büyük çaplar proje bazında |
|---|---|
| Basınç sınıfı | ASME Class 150, 300, 600; üç eksantrikte daha yüksek sınıflar talep üzerine |
| Bağlantı | Wafer, lug, çift flanşlı, kaynak ağızlı |
| Yuva | Üç eksantrik: metal-metal (lamine veya tek parça halka); çift eksantrik: RPTFE, metal, fire-safe |
| Gövde / disk malzemesi | WCB, LCC, CF8M, dubleks; nikel alaşımları (ör. Alloy 625) talep üzerine |
| Çalıştırma | Redüktör, pnömatik (çift etkili / yay geri dönüşlü), elektrik aktüatör |
Standartlar
- API 609: Çift flanşlı, lug ve wafer kelebek vanalar; Kategori B, eksantrik ve yüksek performanslı tasarımları kapsar.
- ASME B16.34: Basınç–sıcaklık sınıfları.
- ASME B16.5 / B16.47: Flanş bağlantı ölçüleri (büyük çaplarda Seri A/B dikkat edilmelidir).
- API 607 / ISO 10497: Yangın tip testi.
- API 598 / EN 12266-1: Basınç testleri.
- ISO 15848-1: Kaçak emisyon sınıflandırması.
Seçim kontrol listesi
- Sıcaklık ve sızdırmazlık sınıfı: yüksek sıcaklıkta ve sıfıra yakın kaçak gereken yerde üç eksantrik.
- Tek yönlü mü çift yönlü mü sızdırmazlık? Üç eksantrik vanalarda tercih edilen basınç yönü vardır; ters yöndeki kapasite teklifte belirtilir.
- Bağlantı tipi: hat sonu (dead-end) servisinde lug veya çift flanşlı gövde.
- Flanş serisi: 24″ üzerinde ASME B16.47 Seri A veya B uyumu.
- Disk hareket alanı: bitişik boru, vana veya ekipmanla temas olmamalı (wafer tiplerde kritik).
- Çalıştırma: redüktör veya aktüatör tork hesabı; fail-safe gereksinimi.
Kelebek vana tipleri: katalog özeti
| Tip | Çap | Basınç | Yuva | Tipik kullanım |
|---|---|---|---|---|
| Lastik yuvalı konsantrik | 2″–72″ | PN10–PN16 | EPDM, NBR, FKM | Su, soğutma suyu, HVAC, hafif kimyasallar |
| Yüksek performanslı (çift eksantrik) | 2″–72″ | Class 150–600 | PTFE, RPTFE, metal | Proses, buhar, hidrokarbon |
| Üç eksantrik | 2″–72″ | Class 150–600 | Metal / lamine | Yüksek sıcaklık, sıfır kaçak gereken izolasyon |
Belge ve Test Paketi
Endüstriyel projelerde vananın kendisi kadar belge paketinin eksiksiz olması da önemlidir. Her siparişte hangi belgelerin verileceğini teklif aşamasında kalem bazında netleştiririz:
- EN 10204 3.1 malzeme sertifikası (gövde, kapak, küre/disk/kama, mil gibi basınç taşıyan ve ıslanan parçalar için ısıl işlem numarasıyla izlenebilir)
- EN 10204 3.2: talep halinde bağımsız gözetim kuruluşu şahitliğinde
- Basınç testi raporları: API 598 veya EN 12266-1’e göre gövde (shell), yuva (seat) ve gerekiyorsa gaz testleri
- Yangın testi (fire-safe) sertifikası: API 607 / ISO 10497 tip testli tasarımlarda
- PMI (pozitif malzeme tanımlama) raporu: alaşımlı ve paslanmaz malzemelerde
- Boyut, görsel muayene ve boya kalınlığı raporları
- CE uygunluk beyanı: Basınçlı Ekipmanlar Yönetmeliği (2014/68/AB) kapsamına giren ürünlerde
- NACE MR0175 / ISO 15156 uygunluk beyanı: H₂S içeren (ekşi) servisler için
Kullanıldığı uygulama alanları
Petrokimya ve Rafineri Vanaları
Proses, yüksek sıcaklık, düşük sıcaklık ve H₂S servisleri için hat bazında vana seçimi.
İncele →Enerji Santrali Vanaları
Ana buhar, besleme suyu, kondens, soğutma suyu, yakıt gazı ve kül hatları.
İncele →Jeotermal Santral Vanaları
Brine, buhar, yoğuşmayan gaz ve reenjeksiyon hatları; kabuklaşma ve H₂S.
İncele →Su ve Atık Su Arıtma Vanaları
Çamur, kimyasal dozaj, demineralize su, soğutma suyu ve proses suyu hatları.
İncele →Gemi, Tersane ve Deniz Suyu Vanaları
Deniz suyu soğutma, balast, yakıt ve kargo hatları; NAB, dubleks, JIS.
İncele →Kâğıt ve Selüloz Vanaları
Hamur (stock), beyaz su, buhar-kondens ve kimyasal hatlar.
İncele →Çimento ve Demir-Çelik Tesisi Vanaları
Toz ve granül taşıma, sıcak gaz, soğutma suyu ve oksijen hatları.
İncele →LNG ve Endüstriyel Gaz Vanaları
LNG, sıvı azot, oksijen ve argon; −196 °C ve oksijen servisi temizliği.
İncele →Sık Sorulan Sorular
Üç eksantrik kelebek vana nedir?
Mil ekseninin diskin ve borunun merkezinden kaçık yerleştirilmesine ek olarak yuvanın konik geometrisiyle üçüncü bir kaçıklık oluşturulan kelebek vanadır. Disk yuvaya sürtünmeden, yalnızca kapanma anında temas eder; bu sayede metal-metal yuvayla sıfıra yakın kaçak, yüksek sıcaklık dayanımı ve uzun ömür elde edilir.
Çift eksantrik ile üç eksantrik arasındaki fark nedir?
Çift eksantrik vanalarda disk açılırken yuvadan uzaklaşır ama kapanmanın son kısmında yuvaya bir miktar sürtünür; bu nedenle genellikle yumuşak veya takviyeli yuva kullanılır. Üç eksantrik vanada sürtünme hiç yoktur ve metal yuva kullanılır; daha yüksek sıcaklık ve daha zorlu servisler için uygundur.
Kelebek vana ile debi ayarı yapılabilir mi?
Yüksek performanslı ve üç eksantrik kelebek vanalar yaklaşık 20°–70° açıklık aralığında kaba debi ayarı için kullanılabilir. Hassas ayar ve yüksek basınç düşümü olan uygulamalarda kontrol vanası seçimi daha doğrudur.
